智能车竞赛中CCD与CMOS摄像头的选择

jjldc

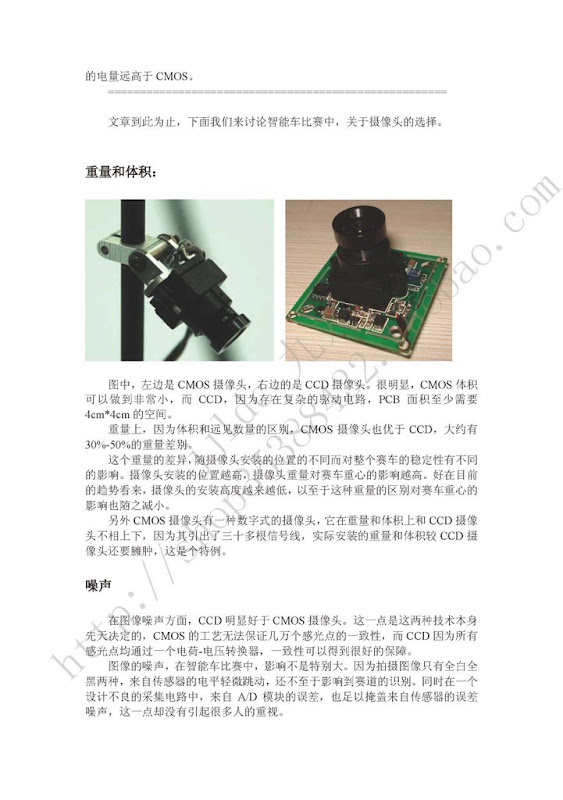

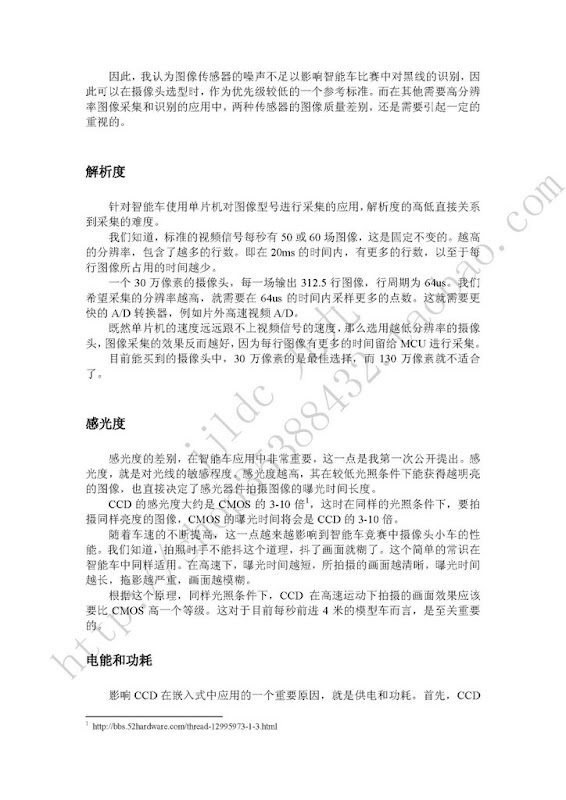

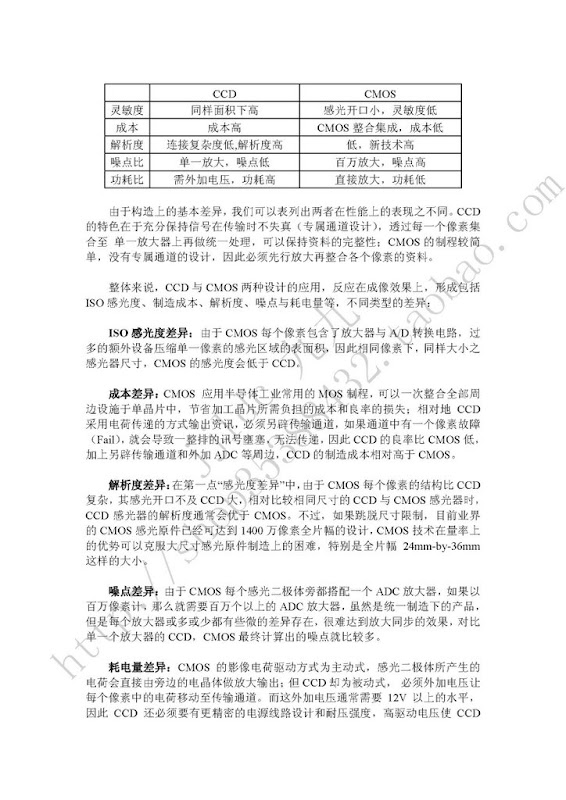

本文是九九为智能车竞赛中关于摄像头选型所写的技术文章，为图片格式和pdf格式，转载请务必注明原作者，谢谢！



http://shop35388432.taobao.com
九九小铺，供应：
MC9S12DG128、DG256、DT256、DP512、NE64等芯片
供应特价45元一只CCD黑白摄像头，适合智能车和图像采集处理，提供图像采集技术支持
智能车专用光电管：检测距离可达40-50CM！
供应8/16/32位通用Freescale BDM仿真器，Mini外形，低价优质。高速视频A/D解码板，适合摄像头图像采集

tengfei

hai xing ba

hehe

谢谢分享

ysu8b204

很好，谢谢

liuw79

4# ysu8b204
很好1

jjldc

关于智能车摄像头的选择，CCD以其高感光度、能在运动时获取较为清晰的图像而成为智能车摄像头的首选，这是一个趋势。详情请搜索《[url=]CCD与CMOS摄像头在智能车竞赛中的选择[/url]》　　同时摄像头的前瞻越来越大，很多队伍都已经达到了2-2.5m的距离，而采用DG128，XS128等芯片片内AD做视频解码，因为速度限制，远处黑线几乎看不见，这样相当于没有前瞻，是非常影响控制质量的。
　　为解决这个问题，我们专门研究开发了本款小模块产品，我们采用20MSPS采样率的高速视频专用A/D，并集成LM1881视频同步分离芯片，将模拟视频解码所需要的所有元器件全都集成在了3cm*3cm的小板上，用户只需要提供11个IO，移植我们提供的采集程序到用户工程中，即可轻松享受到DG128上每行120-140点，XS128上220-280点的高清晰水平分辨率！大大提高了运动图像的成像质量和水平分辨率，更利于程序后续对赛道的判断识别！
经测试，1.5m处黑线将会有7个像素。（本数据仅供参考，与摄像头型号、镜头、安装方式直接有关）
　　本模块体积小巧，只有3.15cm*3.15cm，重量极轻！外围电路设计全部按照最可靠电路设计，４颗进口磁珠和６颗钽电容，足以保证可靠性！高频线路全部弧形走线，模拟地数字地分开布线单点接地！本模块兼容各种模拟摄像头，包括CCD和CMOS，只需对一个终端电阻做简单的替换，即可实现不同摄像头电平的微调和匹配（在使用手册和原理图中有说明）。
　　模块包含两排插针，左右各8脚，两排间距1000Mil（2.54cm），管脚间距100Mil（2.54mm），能方便安装在实验板上。
您在本店购买高速视频AD采集模块，买到的不仅仅是几片芯片和电路板，还有详细的资料和全面的技术指导，全套产品包括：
１.高速视频AD采集模块　　　１只
２.配套接插件　　　　　　　１套
３.模块原理图　　　　　　　１份（内部资料，网上没有）
４.详细的模块使用手册　　　１份
５.示例代码　　　　　　　　１份（内部资料，网上没有）
６.摄像头采集程序优化方法　１份（内部资料，网上没有）
７.店主收集的视频采集资料　１份
８.以及与店主九九交流智能车经验的机会。
一共８样东西，只需９８元！


　　不仅节约了时间，无需布线，无需制版，无需研究复杂的模拟电路和数字地电源地等复杂的概念，直接使用，大大节约了您的研发时间和研发成本！绝对划算！绝对物超所值！

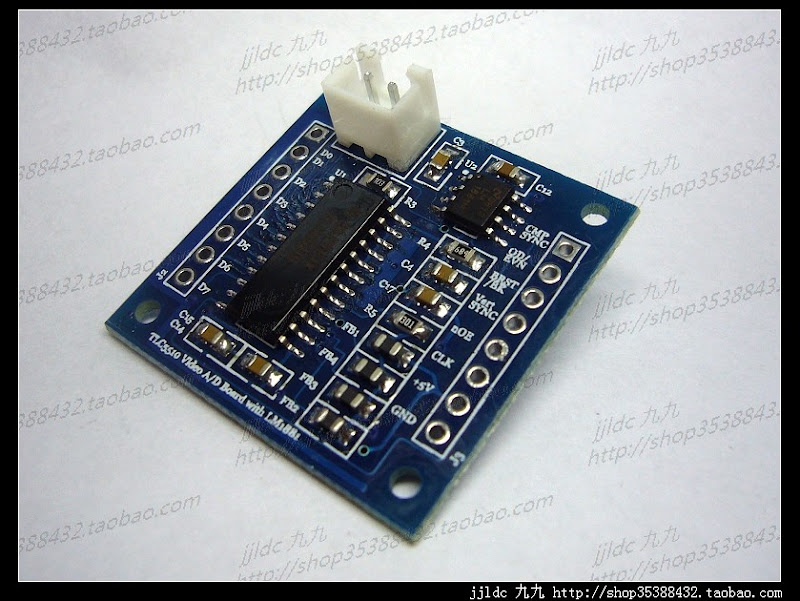

　　接下来，我来介绍下我们的产品：高速视频A/D解码模块

本模块对LM1881和TLC5510的外围电路进行精心设计，特别针对高速A/D的电源电路做了优化。同时参考电压0-3V可调，以适应不同基准电压的视频信号，提高转换后数字信号的对比度。
我们特别注重产品的品质，为此特地设计了４颗日本原装村田磁珠和6颗美产钽电解电容，保证了模拟电路的纯净电源，确保A/D转换质量，绝对达到了发烧级的水平。我们选用的芯片全部都是全新原装进口，绝非散新拆机货或者国产兼容型号，虽然成本高了一倍有余，但换来了无可挑剔的稳定和品质！最后特别提一下我们的接插件，我们产品原配接插件为台湾正凌精工NEXTRON产正品排针，全部镀真金，能保证多次反复插拔后依然拥有可靠的连接性（需高品质排座配合），因此请大家放心将本模块集成在自己的电路板上，参加比赛无需担心接触问题！
精彩图片正在放送：




购买地址：
http://item.taobao.com/auction/item_detail.jhtml?item_id=792e0619c46bf3bb592c3d4e38fb29a2&x_id=0db2

高速视频AD解码板使用说明.pdf

erobot

非常好，明天研究一下，准备出手了。

liguanmao

很好

青龙

很好，谢啦。我正急需这块知识内容

cdusoft

有没有把车子搞得跑得快了的啊 ？
